Линзовые компенсаторы от компании «Пауэрз» и области их применения

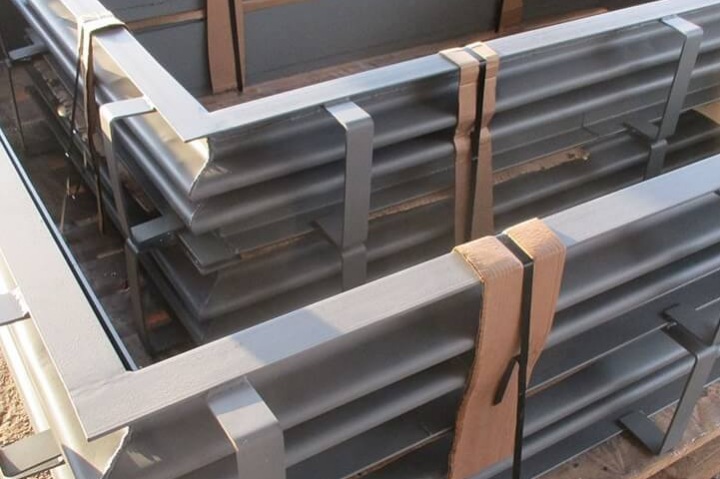

Линзовые компенсаторы

Эксплуатация трубопроводов, предназначенных для транспортировки газообразных сред, воды и пара, практически всегда сопровождается температурными удлинениями. Компенсировать перепады температур в магистралях круглого и квадратного сечения, которые служат для газовоздуховодов (ПГВУ), водной среды и пара (ОСТ) – позволяет установка линзовых компенсаторов. Компания «Пауэрз» выпускает широкую линейку такого оборудования, технические характеристики которой адаптированы для трубопроводов различного назначения. Предприятие обладает современной производственной базой, укомплектованной металлообрабатывающим оборудованием повышенной мощности и производительности.

Назначение и область применения

Линзовый компенсатор увеличивает срок службы промышленных трубопроводов, предотвращает их разрушение от воздействия рабочих сил в виде значительных колебаний температурных режимов. Важно учитывать, что такие изменения приводят к деформации сетей, появлению температурных удлинений и разгерметизации. Если такие сети не оборудованы компенсаторами линзовыми ПГВУ или ОСТ, то зачастую, это ведет к следующим результатам, требующим дорогостоящего ремонта и реконструкции магистралей:

прорывы на стыковых участках и шовных соединениях; возникновение избыточного напряжения в оборудовании, подключенном к трубопроводной системе, что может ускорить его износ и привести к поломке; повреждение конструкции трубопровода по причине образования прогибов.

Поэтому компенсаторы линзовые ОСТ широко востребованы в котельных установках, инженерных коммуникациях тепловых электростанций, оборудованных трубопроводами круглого диаметра (ОСТ) для транспортировки воды и паровоздушной смеси.

Другой областью применения выступают газовоздушные магистрали ПГВУ на предприятиях химической, газовой, металлургической и нефтеперерабатывающей отраслей. Также компенсаторы рекомендованы для оснащения предприятий, в производственных циклах которых происходит образование дымовых газов, либо нагревание воды. Используются также в судостроении, в коммунальном хозяйстве.

Принцип действия

Линзовые компенсаторы нейтрализуют температурные деформации, которые возникают при охлаждении сред до -60 и нагреве до 1000 ⁰С. Они функционируют посредством особенности П-образного профиля. Этот компонент способен упруго реагировать на силовое воздействие, передаваемое боковым стенкам. Основу представляет собой скругленный, либо прямоугольный контур, изготовленный из профилированной листовой стали. Этот металлический элемент и образует форму линзы. Благодаря такой конструкции, оборудование производит компенсацию осевых смещений посредством деформации профиля.

Их конструкция адаптирована к условному давлению, которое находится на уровне:

0,02 МПа для трубопроводов ПГВУ; 0,6; 1; 1,6 МПа для сетей ОСТ.

Эти устройства компенсируют осевые и угловые смещения трубопроводных путей. Они производятся из конструкционных, нержавеющих стальных сплавов. Наиболее распространенными марками для выпуска продукции являются:

09Г2С; Ст3; 12Х18Н10Т; Ст20.

К плюсам использования этого оборудования относят:

повышенные значения прочности; относительная легкость монтажных работ, эксплуатации; безопасность применения; относительно низкая стоимость; широкий выбор формата: прямоугольные, круглые.

Виды и типы

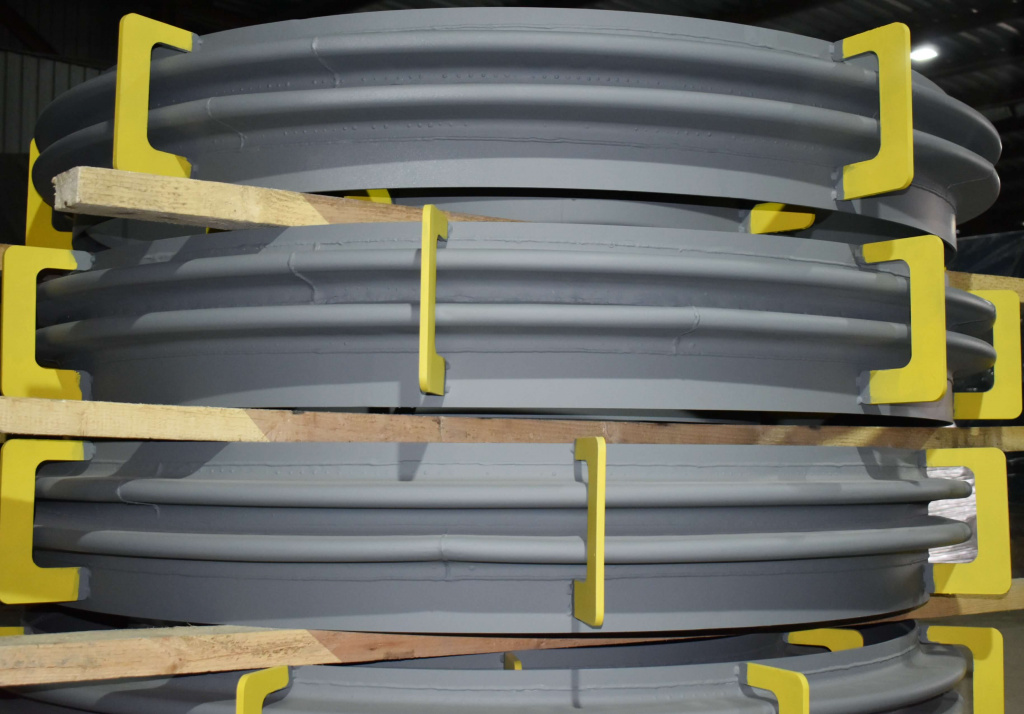

Компенсаторы линзовые выпускаются нескольких разновидностей. Их главным отличием является количество применяемых в конструкции линз. Согласно техническом стандартам, производятся модификации с 1, 2, 3 и 4 ключевыми элементами компенсации температурных колебаний. Количество таких компонентов варьируется в зависимости от технологических параметров магистралей. Поэтому по согласованию с заказчиком производятся версии с 5, 6 линзами, а также блочные конфигурации, которые состоят из нескольких узлов и линз.

Дополнительно они могут быть оборудованы стаканом, гильзой, защищающим металл линзовых элементов от абразивного износа. Также по согласованию с заказчиком, продукция комплектуется защитным кожухом, обеспечивающим защиту конструкции от механических воздействий.

По виду крепления выпускаются модификации:

под приварку; под фланец.

Предприятие «Пауэрз» также производит адаптированные версии, среди которых компенсаторы для пылепроводов, конфигурации с футеровкой линзы и т.д.

По назначению выделяют:

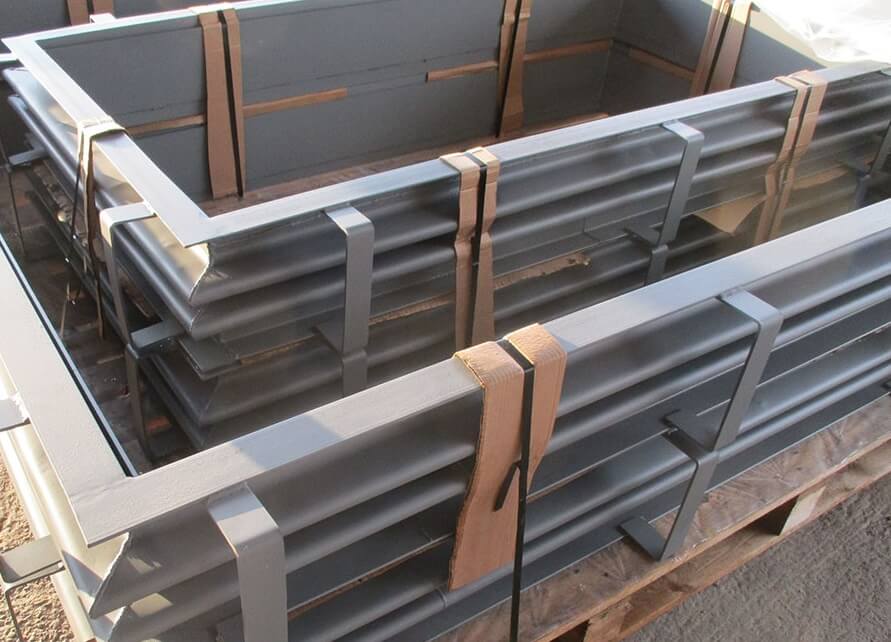

Линзовые компенсаторы ПГВУ, которые по формату сечения трубопроводов они бывают:

круглые – предназначены для эксплуатации на трубопроводах, в которых перемещаются пылевые составы, газы, воздух, вода под уровнем компрессии до 0,02 МПа; прямоугольные – компенсируют перемещения магистралей различных воздействий: угловых, осевых, сдвиговых.

Линзовые осевые компенсаторы ОСТ, линейка которых производится с внутренним диаметром в диапазоне 50-2200 мм. Эти модификации обеспечивают компенсирование температурных колебаний длины магистралей исключительно по осевому направлению. Их конструкция адаптирована для эксплуатации в мало и неагрессивных средах. При этом, уровень компрессии в них может достигать 1,6 МПа, а нагрев пылевых или газовоздушных частиц до 425 ⁰С.
